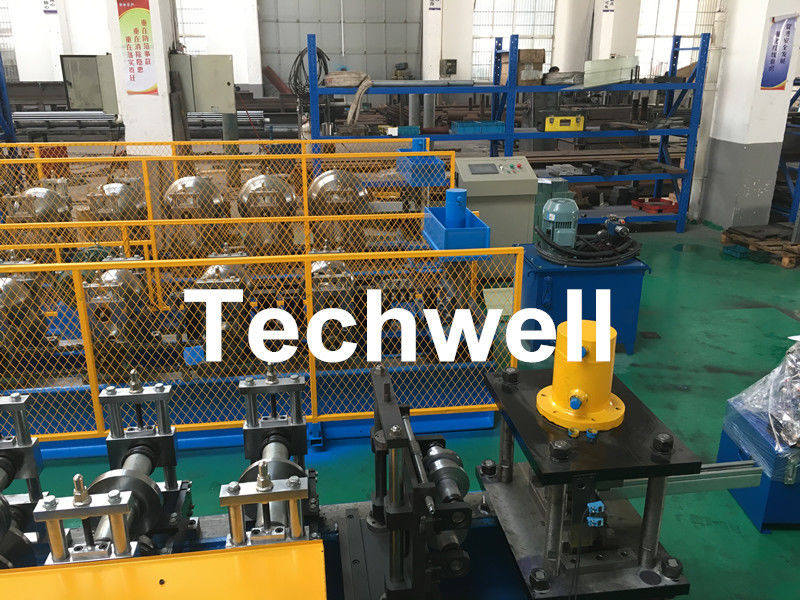

Γαλβανισμένος κρύος ρόλος ραγών οδηγών πορτών παραθυρόφυλλων κυλίνδρων σχεδιαγράμματος χάλυβα που διαμορφώνει τη μηχανή

Γαλβανισμένος ρόλος ραγών οδηγών πορτών παραθυρόφυλλων κυλίνδρων σχεδιαγράμματος χάλυβα που διαμορφώνει τη μηχανή με τον έλεγχο οθόνης αφής PLC

   Περιγραφή του ρόλου ραγών οδηγών προηγούμενου

• Ο ρόλος ραγών οδηγών που διαμορφώνει τη μηχανή punching και εγγραφής οι λειτουργίες όπως ζητούνται από τους πελάτες. Οι τελειωμένες ράγες οδηγών είναι συνήθως - βλέποντας στον ανελκυστήρα, doorframe, το πλαίσιο παραθύρων, τη διαδρομή κουρτινών, την ηλεκτρική γούρνα καλωδίωσης καθώς επίσης και άλλες συσκευές που χρειάζονται το γλιστρώντας σύστημα.
• Η πλήρης ράγα οδηγών που διαμορφώνει τη γραμμή μηχανών περιλαμβάνει decoiler, κύρια μηχανή, ελέγχοντας σύστημα υπολογιστών και τρέχει έξω τους πίνακες. Οι μηχανές μας είναι εξοπλισμένες με ένα ελέγχοντας σύστημα υπολογιστών. Προγραμματίζουμε απλά τα κομμάτια και το μήκος που χρειαζόμαστε στον υπολογιστή και η ράγα που διαμορφώνει τη μηχανή το παράγει αυτόματα. Οι μηχανές είναι εύκολο να λειτουργηθούν και τρέχοντας σταύλος.

   Κύριες τεχνικές προδιαγραφές

1). 3 τόνος χειρωνακτικό Decoiler

1. Τύπος Decoiler: Χειρωνακτικός τύπος decoiler

2. Ικανότητα βάρους του decoiler: 3Ton

3. Χειρωνακτικό να επεκταθεί

4. Παθητικό ξετύλιγμα

5. I.D: 508mm, 610mm

2). Ταΐζοντας & ισοπεδώνοντας συσκευή

1. Λειτουργία: Χρησιμοποιείται για να απελευθερώσει το κεφάλι της σπείρας και της τροφής στη μηχανή διαμόρφωσης, καθιστώντας τη σπείρα ευθεία και επίπεδη μετά από.

3). Ρόλος ραγών οδηγών που διαμορφώνει τη μηχανή

1. Αποτελείται από το πλαίσιο μηχανών, τα μέρη μετάδοσης και τη διαμόρφωση των κυλίνδρων κ.λπ.

2. Υλικό πάχος: 1.03.0mm

3. Διαμόρφωση του υλικού τύπου: Γαλβανισμένος χάλυβας, PPGI

4. Στάση πλαισίων μηχανών: Ενωμένος στενά δομικός χάλυβας με την επεξεργασία ανατίναξης πυροβολισμών

5. Διάμετρος άξονων: 75mm

6. Υλικό του άξονα: Αρίστης ποιότητας χάλυβας 45# με τη θερμική επεξεργασία

7. Υλικό κυλίνδρων: Αρίστης ποιότητας GCr15, πρότυπος χάλυβας, όλα που αντιμετωπίζονται από CNC τις ακριβείς μηχανές, HRC50-54

8. Διαμόρφωση των σταθμών: περίπου 16 σταθμοί (εξαρτηθείτε από το τελικό σχέδιο)

9. Διαμόρφωση της ταχύτητας: 0-15m/min

10. Διαμόρφωση της μηχανής: 11KW

11. Μετάδοση: κίνηση αλυσίδων

4). Punching συσκευή

1. Punching τύπος: Υδραυλικό punching

2. Punching μέγεθος φορμών: Σύμφωνα με το σχέδιο

3. Υδραυλική δύναμη: 5.5KW

5). Τέμνουσα συσκευή

1. Τέμνων τύπος: Υδραυλική κοπή

2. Τέμνον υλικό κύβων: Cr12Mov

3. Τέμνουσα ανοχή: +/--1.5mm

6). Σύστημα ελέγχου PLC

1. Υιοθετεί την τεχνολογία ελέγχου PLC, η συχνότητα ρυθμίζει την τεχνολογία ταχύτητας, πραγματοποιεί την αυτόματη παραγωγή.

2. Παρέχετε την καλή οθόνη ατόμων και μηχανών, η οποία μπορεί να θέσει τις batch, το μήκος πιάτων, και την ποσότητα.

3. Τύπος λειτουργίας: Σχετικά με την οθόνη + το κουμπί

4. Χρησιμοποίηση του κωδικοποιητή για να υπολογίσει τον αριθμό και μέτρηση του μήκους

5. Ηλεκτρικός έλεγχος: Σύστημα ελέγχου συχνότητας PLC με την οθόνη αφής

6. PLC: Εμπορικό σήμα της PANASONIC

7. Κωδικοποιητής: Εμπορικό σήμα OMRON

8. Μέγεθος του πίνακα ελέγχου PLC: 700mm (λ) Χ (η) Χ 1000mm 300mm (ψ)

7). Run-out πίνακας

1. Χρησιμοποιείται για να υποστηρίξει τις τελειωμένες επιτροπές

2. Ο πίνακας που παρέχουμε είναι 2 κομμάτια με το μήκος 2000mm, μπορεί να υποστηρίξει τις επιτροπές με 10000mm στον κανονικό όρο

3. Το πλαίσιο του υποστηρικτή ενώνεται στενά από τον τετραγωνικός-χάλυβα

4. Απλός επιτραπέζιος τύπος μη-δύναμης

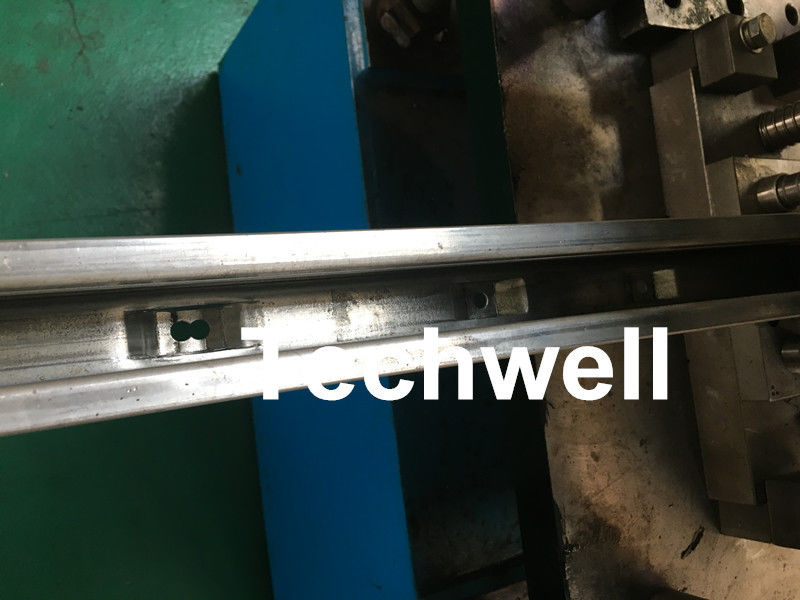

   Τελικά προϊόντα ραγών οδηγών

   Κύρια συστατικά

   Λειτουργώντας διάγραμμα ροής

Decoiler - Σίτιση και ισοπέδωση - Κύρια διαμόρφωση ρόλων - Υδραυλικό Punching - Περικοπή--μήκος -

Το τρέξιμο παρουσιάζει έξω

   Ανταγωνιστικά πλεονεκτήματα

• Υψηλός - ποιότητα
• Λογική τιμή
• Αγαθό μετά από την υπηρεσία
• 1 εξουσιοδότηση έτους
• Περισσότερο από 10 έτη εμπειρίας

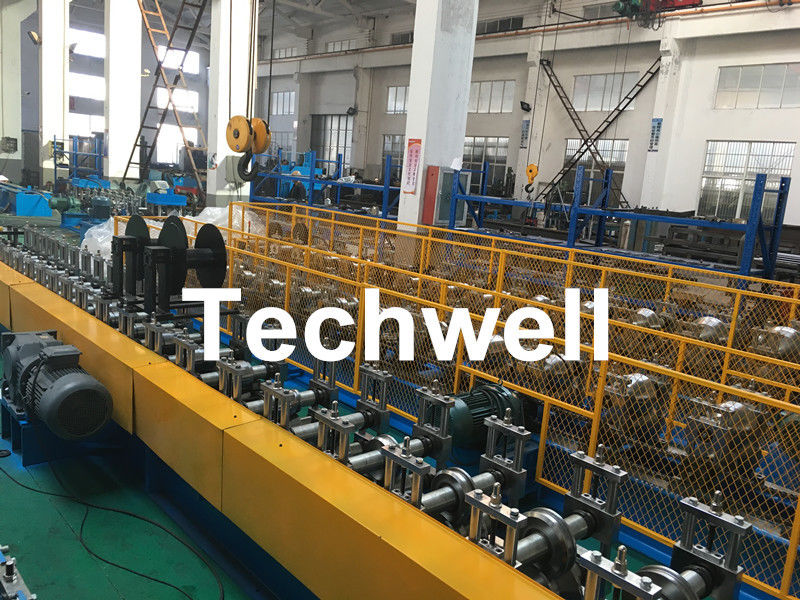

   Περισσότερες εικόνες μηχανών
