Αυτόματος ρόλος δίσκων καλωδίων ελέγχου PLC που διαμορφώνει τη μηχανή με τη σερβο συσκευή καθοδήγησης

Αυτόματος ρόλος δίσκων καλωδίων ελέγχου PLC που διαμορφώνει τη μηχανή με χωριστό πιέζοντας Punching, σερβο συσκευή καθοδήγησης

   Εισαγωγή

Ο ρόλος δίσκων καλωδίων που διαμορφώνει τη μηχανή χρησιμοποιείται για να παραγάγει το μέταλλο φύλλων με το συνεχές κρύο κύλισμα. Αυτός ο τύπος χρωματισμένου κεραμιδιού που διαμορφώνει τη μηχανή είναι αποτελούμενος decoiler, συσκευή pront-κοπής, συσκευή σίτισης, βάση μηχανών, punching συσκευή, ρόλος που διαμορφώνει τη μονάδα, και η πίσω τέμνουσα συσκευή, τρέξιμο παρουσιάζει έξω, υδραυλικό σύστημα και ηλεκτρονικό σύστημα ελέγχου.

   Οι κύριες τεχνικές προδιαγραφές του δίσκου καλωδίων κυλούν προηγούμενο

1). 7 τόνος υδραυλικό Decoiler

1. Πλαίσιο μηχανών: δομή συγκόλλησης με το πυροβοληθε'ν lastingtreatment
2. Περιγραφή: Βάλτε τη σπείρα mandrel, ο υδραυλικός κύλινδρος θα σφίγξει τη σπείρα.
3. Αρχίστε τη μηχανή, η μηχανή θα οδηγήσει mandrel καταρχάς, κατόπιν το φύλλο χάλυβα θα απελευθερωθεί στην ισοπέδωση
4. Ηλεκτρική σπείρα απελευθέρωσης, υδραυλικό να επεκταθεί, ένταση
5. I.D: 508mm, 610mm
6. Ικανότητα βάρους: 7 τόνος
7. Δύναμη μηχανών: 5.5KW
8. Δύναμη υδραυλικών συστημάτων: 3.0KW

2). Ισοπεδώνοντας συσκευή

1. 2 σίτιση τσιμπήματος κυλίνδρων, ισοπέδωση 7 κυλίνδρων
2. Ισοπεδώνοντας διάμετρος κυλίνδρων: περίπου Φ 90χιλ.
3. Ισοπεδώνοντας υλικό κυλίνδρων: αρίστης ποιότητας 40Cr
4. Θερμική επεξεργασία της ισοπέδωσης του κυλίνδρου: η γεια-συχνότητα επιφάνειας αποσβήνει την επεξεργασία
5. Ισοπεδώνοντας δύναμη μηχανών: 4 KW

3). Σερβο μηχανή σίτισης

1. Δύναμη σερβο μηχανών: 3KW
2. Εμπορικό σήμα σερβο μηχανών: YASKAWA (ΙΑΠΩΝΙΑ)
3. Για να εξαναγκάσετε ακριβώς τροφοδοτήστε το φύλλο punching τη μηχανή σύμφωνα με το καθορισμένο πρόγραμμα

4). Υδραυλική προ-τρυπώντας με διατρητική μηχανή μηχανή

1. Punching κύβος: Cr12 Mov, διαδικασία απόσβεσης
2. Punching μέγεθος κύβων: σύμφωνα με το σχέδιο
3. Punching δύναμη: 15KW
4. Punching που ελέγχεται από το PLC

5). Κύριος ρόλος δίσκων καλωδίων που διαμορφώνει τη μηχανή

1. Διαμόρφωση του υλικού πάχους: 1.02.5mm
2. Διαμόρφωση του υλικού τύπου: ΓΠ ή χάλυβας άνθρακα
3. Πλαίσιο μηχανών: αρίστης ποιότητας χάλυβας που ενώνονται στενά και μετριάζοντας επεξεργασία
4. Υλικό άξονων: 40Cr αρίστης ποιότητας μετριάζοντας επεξεργασία χάλυβα (HB220-260)
5. Διάμετρος άξονων: Φ 70mm
6. Υλικό κυλίνδρων: αρίστης ποιότητας χάλυβας GCr15, και επιφάνεια κυλίνδρων με το σκληρό χρώμιο ≥ 0.05mm
7. Διαμόρφωση του σταθμού: σταθμοί ≈ 18
8. Διαμόρφωση της ταχύτητας: 0-15m/min αποκλείοντας punching/κοπής το χρόνο
9. Διαμόρφωση της μηχανής: ≈15KW
10. Ρύθμιση μεγέθους: ρύθμιση ηλεκτρικής δύναμης
11. Τύπος κίνησης: Κίνηση αλυσίδων

6). Υδραυλικός τέμνων & υδραυλικός σταθμός

1.Cutting τύπος: Υδραυλική μετα-κοπή μετά από το ρόλο που διαμορφώνει,
2. Κατά την κοπή, στάση μηχανών
3. Τέμνον υλικό λεπίδων: Cr12Mov, αποσβήστε την επεξεργασία, HRC58-62
4. Υδραυλική δύναμη σταθμών: 15 KW

7). Σύστημα ελέγχου PLC

1. Υιοθετεί την τεχνολογία ελέγχου PLC, η συχνότητα ρυθμίζει την τεχνολογία ταχύτητας, πραγματοποιεί την αυτόματη παραγωγή.
2. Παρέχετε την καλή οθόνη ατόμων και μηχανών, η οποία μπορεί να θέσει τις batch, το μήκος πιάτων, και την ποσότητα.
3. Τύπος λειτουργίας: Σχετικά με την οθόνη + το κουμπί
4. Χρησιμοποίηση του κωδικοποιητή για να υπολογίσει τον αριθμό και μέτρηση του μήκους
5. Ηλεκτρικός έλεγχος: Σύστημα ελέγχου συχνότητας PLC με την οθόνη αφής
6. PLC: Εμπορικό σήμα της PANASONIC
7. Κωδικοποιητής: Εμπορικό σήμα OMRON
8. Μέγεθος του πίνακα ελέγχου PLC: 700mm (λ) Χ (η) Χ 1000mm 300mm (ψ)

8). Run-out πίνακας

1. Χρησιμοποιείται για να υποστηρίξει τις τελειωμένες επιτροπές
2. Ο πίνακας που παρέχουμε είναι 1 κομμάτι με το μήκος 2000mm, μπορεί να υποστηρίξει τις επιτροπές με 10000mm στον κανονικό όρο
3. Το πλαίσιο του υποστηρικτή ενώνεται στενά από τον τετραγωνικός-χάλυβα
4. Απλός επιτραπέζιος τύπος μη-δύναμης

   Κύρια συστατικά

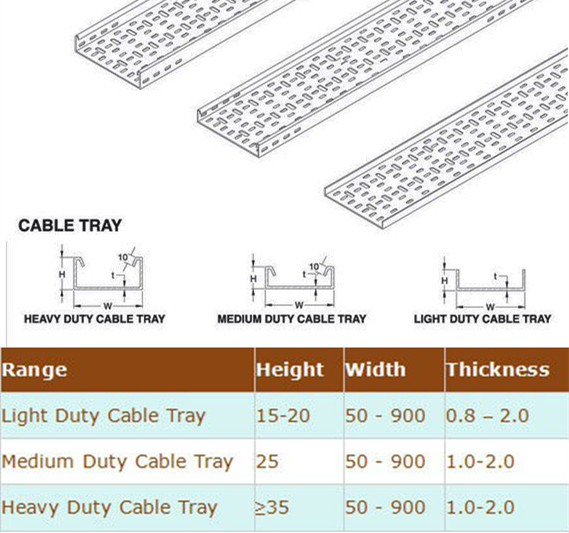

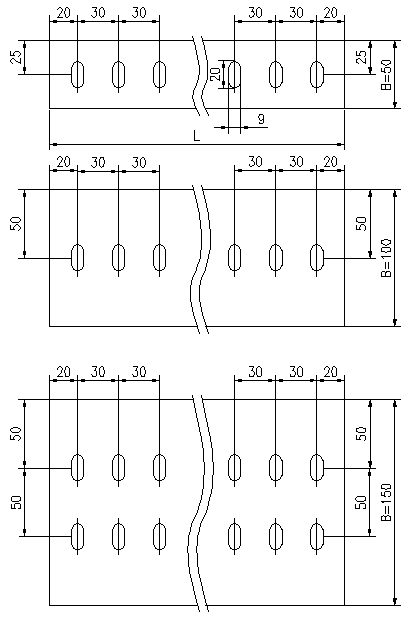

   Σχέδιο σχεδιαγράμματος αναφοράς

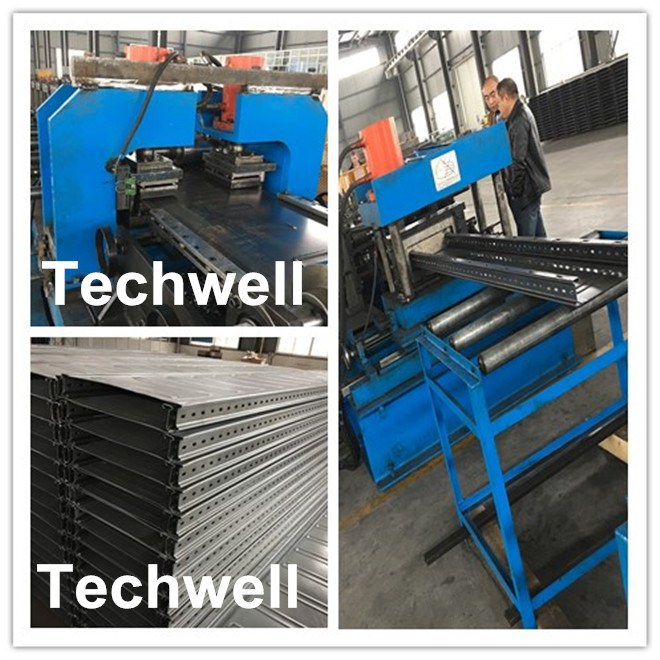

   Εικόνες μηχανών



   Λεπτομέρειες επαφών
