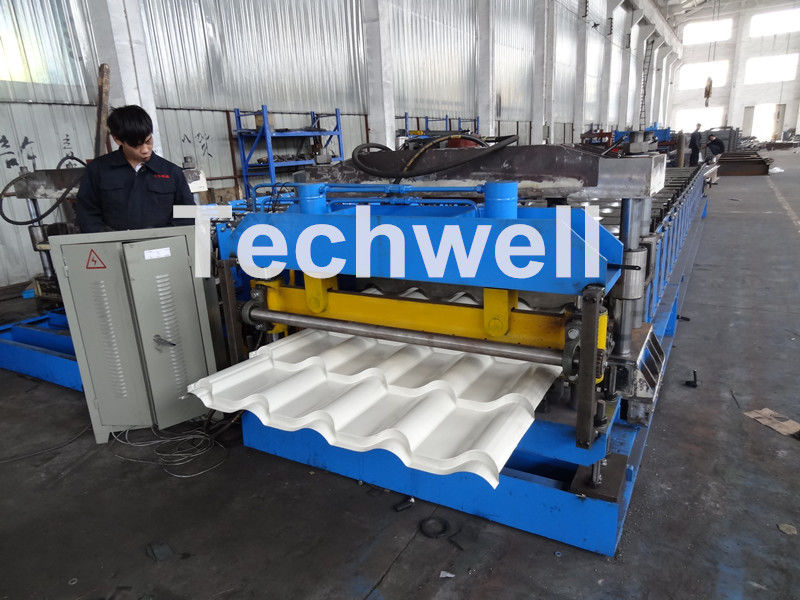

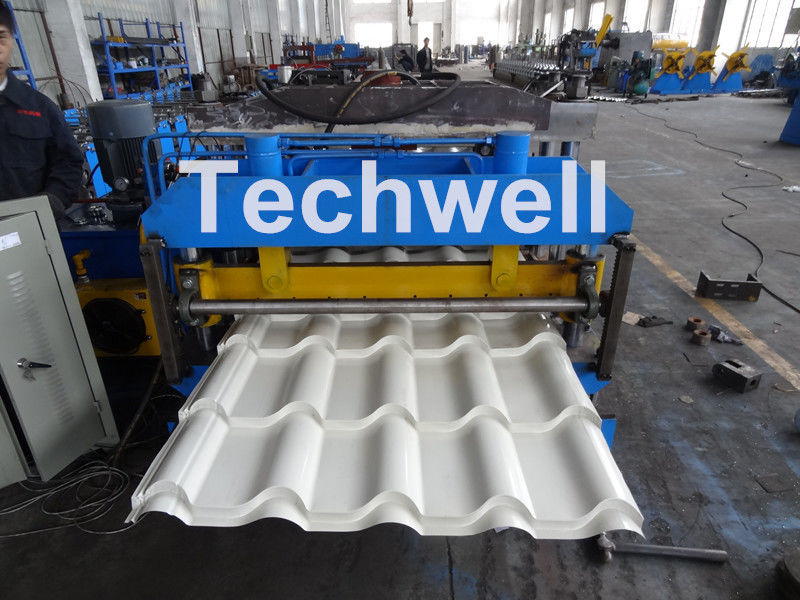

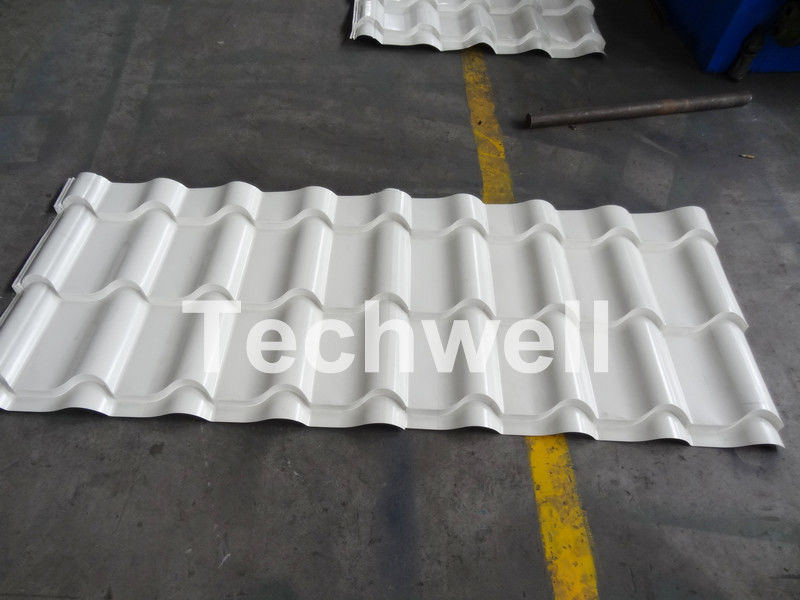

Αυτόματος ελεγχόμενος PLC ρόλος κεραμιδιών που διαμορφώνει τη μηχανή για το βερνικωμένο μέταλλο κεραμίδι χάλυβα

 1). 5 τόνος χειρωνακτικό Uncoiler

1. Τύπος Decoiler: Χειρωνακτικός τύπος decoiler

2. Χειρωνακτικό να επεκταθεί, παθητικό ξετύλιγμα

3. Ικανότητα βάρους: 5 τόνος

4. I.D: 508mm

 2). Ταΐζοντας οδηγός

1. Δύο πλατφόρμες καθοδήγησης τίθενται σε σωστό και αριστερά της εισόδου σίτισης της κύριας μηχανής.
2. Το υλικό που τροφοδοτείται την κύρια μηχανή με την πλατφόρμα καθοδήγησης δύο μπορεί να τηρήσει τη σωστή θέση το ρόλο που διαμορφώνει το σύστημα. Μπορεί να ρυθμιστεί με το χέρι από το φραγμό βιδών.

 3). Κύριος ρόλος που διαμορφώνει τη μηχανή

1. Διαμόρφωση του υλικού πάχους: 0.30.7mm
2. Διαμόρφωση του υλικού τύπου: ΓΠ ή χάλυβας άνθρακα
3. Σίτιση του τύπου: σίτιση οδηγών
4. Πλαίσιο μηχανών: αρίστης ποιότητας χάλυβας που ενώνονται στενά και μετριάζοντας επεξεργασία
5. Υλικό άξονων: 45# αρίστης ποιότητας μετριάζοντας επεξεργασία χάλυβα (HB220-260)
6. Διάμετρος άξονων: Φ 75mm
7. Συμπεριφορά: Ρουλεμάν HRB (τοπ κινεζικό εμπορικό σήμα)
8. Υλικό κυλίνδρων: 45# αρίστης ποιότητας χάλυβας, και επιφάνεια κυλίνδρων με το σκληρό χρώμιο ≥ 0.05mm
9. Διαμόρφωση του σταθμού: σταθμοί ≈ 18
10. Διαμόρφωση της ταχύτητας: 0-15m/min, αποκλείοντας τον τέμνοντα χρόνο
11. Διαμόρφωση της μηχανής: ≈7.5KW
12. Διαμόρφωση του τύπου στάσεων: Ενωμένο στενά πλαίσιο πιάτων τοίχων με το Drive αλυσίδων

 4). Πιέζοντας & κόβοντας & υδραυλικός σταθμός

1. Τέμνουσα κουρά & πιέζοντας τύπος: Υδραυλική κοπή, πίεση-τύπος ένα φόρμα
2. Τέμνων τύπος: Υδραυλική κοπή μετά από το ρόλο που διαμορφώνει, σάλιασμα-ελεύθερη κοπή
3. Τέμνον υλικό λεπίδων: Cr12Mov, αποσβήστε την επεξεργασία, HRC58-62
4. Υδραυλικό σύστημα για να παρέχει τη δύναμη για τη συσκευή συμπίεσης/κοπής
5. Υδραυλική δύναμη σταθμών: 5.5KW
6. Τέμνουσα ανοχή: 10m ± 2.0mm

 5). Σύστημα ελέγχου PLC

1. Η ολόκληρη γραμμή ελέγχεται από το εισαγόμενο PLC, ανθρώπου-μηχανής διεπαφή οθόνης αφής LCD. Οι άνθρωποι αλληλεπιδρούν με το PLC. Χειριστής με τον καθορισμό του προγράμματος για να τρέξει αυτόματα (προγραμματίσημος έλεγχος) στη διαδικασία οργάνων ελέγχου και ελέγχου, για να επιτευχθεί ο χειριστής για να ελέγξουν τη γραμμή παραγωγής και να τροποποιηθούν οι παράμετροι ελέγχου, και ο σε πραγματικό χρόνο έλεγχος της θέσης εξοπλισμού, των λειτουργουσών παραμέτρων και της ένδειξης ελαττωμάτων. Ψηφιακή ρύθμιση μήκους κομματιού εργασίας, μήκος κομματιού εργασίας διευθετήσιμο. Σε πραγματικό χρόνο έλεγχος της λειτουργουσών θέσης εξοπλισμού και της ένδειξης ελαττωμάτων.
2. Λειτουργία: χειρωνακτικός/αυτόματος. Είναι κατάλληλο στη συντήρηση με το χειρωνακτικό πρότυπο και υπάρχει κατώτατο σημείο στάσεων έκτακτης ανάγκης σε την.
