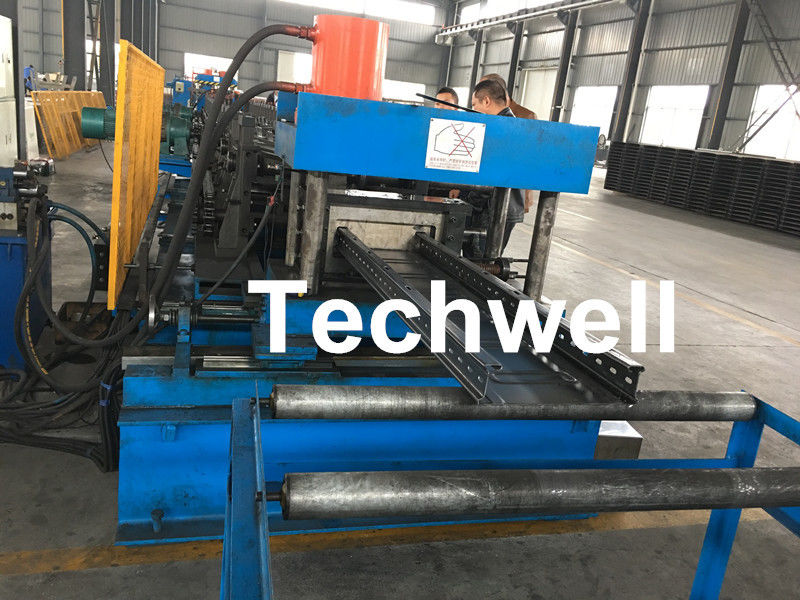

Το GCr αποσβήνει το ρόλο δίσκων καλωδίων κυλίνδρων επεξεργασίας διαμορφώνοντας τη μηχανή με Punching τη μηχανή Τύπου
Τόπος καταγωγής | Κίνα |
---|---|
Μάρκα | TECHWELL |
Πιστοποίηση | CE, ISO |
Αριθμό μοντέλου | TW-CBT300 |
Ποσότητα παραγγελίας min | 1 ομάδα |
Τιμή | Contact us |
Συσκευασία λεπτομέρειες | γυμνή συσκευασία |
Χρόνος παράδοσης | 60-80 εργάσιμες ημέρες |
Όροι πληρωμής | 40% T/T εκ των προτέρων, 60% T/T πριν από την αποστολή |
Δυνατότητα προσφοράς | 10 σύνολα |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΣταθμοί κυλίνδρων | 20 σταθμοί | Πλάτος του σχεδιαγράμματος | 100600mm |
---|---|---|---|
Ταχύτητα κύλισης | 015m/min | Υλικό κυλίνδρων | Αρίστης ποιότητας χάλυβας GCr15, και επιφάνεια κυλίνδρων με το σκληρό χρώμιο ≥ 0.05mm |
Πλαίσιο μηχανών | Αρίστης ποιότητας χάλυβας που ενώνονται στενά και μετριάζοντας επεξεργασία | Διάμετρος άξονων | 80mm |
Υψηλό φως | Καλώδιο κασέτα που αποτελούν μηχάνημα,Δίσκος καλωδίων που κατασκευάζει τη μηχανή |
Το GCr αποσβήνει το ρόλο σχεδιαγράμματος καλωδίων κυλίνδρων επεξεργασίας διαμορφώνοντας τη μηχανή με Punching τη μηχανή Τύπου για το πλάτος 100600mm
Κύριες προδιαγραφές
Αριθ. | Τεχνικές προδιαγραφές | Παρατήρηση | |
1 | Υδραυλικό Decoiler | Τύπος Decoiler | Υδραυλικό decoiler |
Ικανότητα βάρους του decoiler | 7 τόνος | ||
Ηλεκτρική σπείρα απελευθέρωσης, υδραυλικό να επεκταθεί, ένταση | |||
Δύναμη μηχανών | 5.5KW | ||
Δύναμη υδραυλικών συστημάτων | 4.0KW | ||
2 | 7 ισοπεδώνοντας μηχανή κυλίνδρων | Ισοπεδώνοντας συσκευή | 2 σίτιση τσιμπήματος κυλίνδρων, ισοπέδωση 7 κυλίνδρων |
Ισοπεδώνοντας διάμετρος κυλίνδρων | περίπου Φ 90 χιλ. | ||
Ισοπεδώνοντας υλικό κυλίνδρων | αρίστης ποιότητας 40Cr | ||
Θερμική επεξεργασία της ισοπέδωσης του κυλίνδρου | η γεια-συχνότητα επιφάνειας αποσβήνει την επεξεργασία | ||
Ισοπεδώνοντας δύναμη μηχανών | 4.0KW | ||
3 | Σερβο μηχανή σίτισης | Δύναμη σερβο μηχανών | 3.0KW |
Για να εξαναγκάσετε ακριβώς τροφοδοτήστε το φύλλο punching τη μηχανή σύμφωνα με το καθορισμένο πρόγραμμα | |||
4 | Υδραυλική προ-τρυπώντας με διατρητική μηχανή μηχανή | Punching κύβος | Cr12 Mov, διαδικασία απόσβεσης |
Punching μέγεθος κύβων | σύμφωνα με το σχέδιο | ||
Punching δύναμη | 15KW | ||
Punching που ελέγχεται από το PLC | |||
5 | Κύριος ρόλος που διαμορφώνει τη μηχανή | Πρώτη ύλη | ΓΠ ή χάλυβας άνθρακα |
Πάχος σπειρών | 1.02.5mm | ||
Στάσεις κυλίνδρων | περ. 18 σταθμοί | ||
Τύπος διαμόρφωσης της μηχανής | Μετάδοση αλυσίδων | ||
Υλικό κυλίνδρων | αρίστης ποιότητας χάλυβας GCr15, και επιφάνεια κυλίνδρων με το σκληρό χρώμιο ≥ 0.05mm | ||
Διάμετρος άξονων | ¢75mm | ||
Υλικό του άξονα | 40Cr αρίστης ποιότητας μετριάζοντας επεξεργασία χάλυβα (HB220-260) | ||
Δύναμη μηχανών | 15 KW | ||
Τέμνων τύπος | Κοπή Hydrauluic | ||
Υδραυλική δύναμη | 15 KW | ||
Διαμόρφωση της ταχύτητας | περίπου 0-15m/min | ||
6 | Υδραυλικός τέμνων & υδραυλικός σταθμός | Τέμνων τύπος | Υδραυλική μετα-κοπή |
Τέμνον υλικό λεπίδων | Cr12Mov, αποσβήστε την επεξεργασία, HRC58-62 | ||
Υδραυλική δύναμη | 15 KW | ||
Μέτρηση μήκους | Αυτόματη μέτρηση μήκους κωδικοποιητών | ||
Ανοχή του μήκους | +/--1.5mm για κάθε τελικό προϊόν κομματιού | ||
Κωδικοποιητής | Εμπορικό σήμα OMRON | ||
7 | Ηλεκτρικό σύστημα | PLC | Εμπορικό σήμα της PANASONIC |
Αναστροφέας | YASKAWA εμπορικό σήμα | ||
Οθόνη αφής | PANASONICE | ||
Τύπος λειτουργίας | Οθόνη αφής & κουμπί | ||
8 | Υδραυλικός σταθμός | Υδραυλικός σταθμός | Διάσημο κινεζικό εμπορικό σήμα |
9 | Πίνακες υποστήριξης | Επιτραπέζιος τύπος | Απλός τύπος nonpower |
Λειτουργία | Για να υποστηρίξουν τις τελειωμένες ζαρωμένες επιτροπές |
Σχέδιο σχεδιαγράμματος δίσκων καλωδίων
Κύρια συστατικά
- Υδραυλικό Decoiler - 1 μονάδα
- Ισοπεδώνοντας συσκευή - 1 μονάδα
- Σερβο σίτιση - 1 μονάδα
- Υδραυλική προ-διάτρηση - 1 μονάδα
- Κύριος ρόλος που διαμορφώνει τη μηχανή - 1 μονάδα
- Υδραυλική κοπή -1 μονάδα
- Ηλεκτρικός πίνακας ελέγχου PLC - 1 μονάδα
- Υδραυλικοί σταθμοί - 1 μονάδα
- Το τρέξιμο παρουσιάζει έξω - 1 μονάδα
Λειτουργώντας διάγραμμα ροής
Decoiling - Καθοδήγηση & ισοπέδωση - Punching - Διαμόρφωση ρόλων - Υδραυλική κοπή - Run-out πίνακας

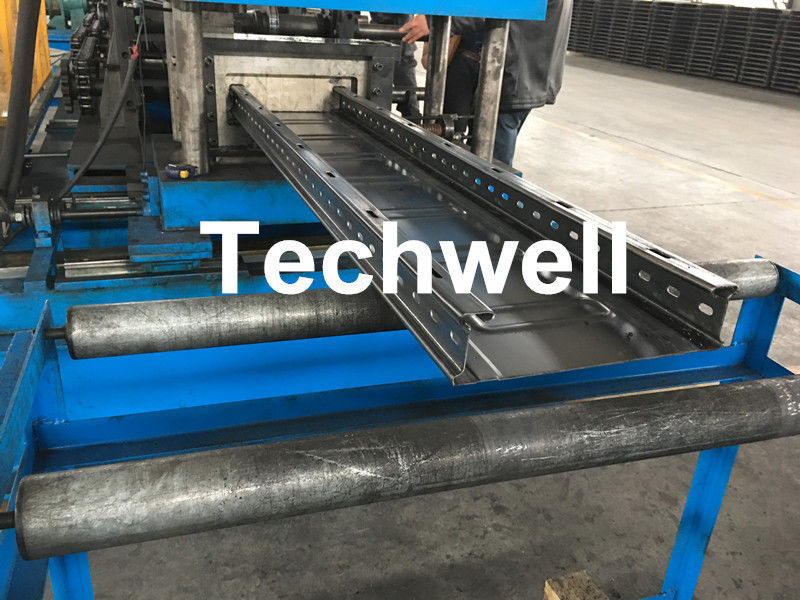

Τελειωμένες εικόνες δίσκων καλωδίων
Εφαρμογές
Δίσκος καλωδίων, σκάλα καλωδίων, σχεδιάγραμμα καλωδίων, σχεδιάγραμμα δίσκων
Ανταγωνιστικά πλεονεκτήματα
- Υψηλός - ποιότητα
- Αξιόπιστος
- Ανθεκτικός
- Λογική τιμή
- Αγαθό μετά από την υπηρεσία
- 1 εξουσιοδότηση έτους
- Περισσότερο από 10 έτη εμπειρίας
Περισσότερες εικόνες μηχανών
