PU Slat πορτών παραθυρόφυλλων αφρού κυλώντας ρόλος που διαμορφώνει τη μηχανή με 0-15m/Min που διαμορφώνει την ταχύτητα, τύπος Drive κιβωτίων ταχυτήτων
Περίληψη PU Slat πορτών παραθυρόφυλλων κυλίνδρων αφρού
Αυτός ο ρόλος που διαμορφώνει τη μηχανή είναι για την παραγωγή slats πορτών & παραθύρων παραθυρόφυλλων αργιλίου με αφρός-γεμισμένος, Roll-forming μας των γραμμών πλήρων με τη σχεδίαση κατάλληλη να παραγάγει τα αφρισμένα σχεδιαγράμματα παραθυρόφυλλων κυλίσματος στα διαφορετικά μεγέθη, του ευθύγραμμου αφρίσματος, punching και της κοπής στις διαδικασίες μήκους. Οι γραμμές για την υψηλή πυκνότητα ή τη χαμηλή πυκνότητα άφρισαν τα σχεδιαγράμματα.
Κύριες τεχνικές προδιαγραφές
1). 3 τόνος χειρωνακτικό Decoiler
1. Τύπος Decoiler: Χειρωνακτικός τύπος decoiler
2. Ικανότητα βάρους του decoiler: 3Ton
3. Χειρωνακτικό να επεκταθεί
4. Παθητικό ξετύλιγμα
5. I.D: 508mm, 610mm
2). Ταΐζοντας οδηγός
1. Λειτουργία: Χρησιμοποιείται για να απελευθερώσει το κεφάλι της σπείρας και της τροφής στη μηχανή διαμόρφωσης, καθιστώντας τη σπείρα ευθεία και επίπεδη μετά από.
3). Κύρια PU Slat πορτών παραθυρόφυλλων κυλίνδρων αφρού μηχανή
1. Αποτελείται από το πλαίσιο μηχανών, τα μέρη μετάδοσης και τη διαμόρφωση των κυλίνδρων κ.λπ.
2. Υλικό πάχος: 0.30.8mm
3. Διαμόρφωση του υλικού τύπου: Αργίλιο, ΓΠ. Χάλυβας άνθρακα
4. Στάση πλαισίων μηχανών: Ενωμένος στενά δομικός χάλυβας με την επεξεργασία ανατίναξης πυροβολισμών
5. Διάμετρος άξονων: 40mm ή 50mm
6. Υλικό του άξονα: Αρίστης ποιότητας χάλυβας 45# με τη θερμική επεξεργασία
7. Υλικό κυλίνδρων: Αρίστης ποιότητας GCr15, πρότυπος χάλυβας, όλα που αντιμετωπίζονται από CNC τις ακριβείς μηχανές, HRC50-54
8. Διαμόρφωση των σταθμών: περίπου 34 σταθμοί (εξαρτηθείτε από το τελικό σχέδιο)
9. Διαμόρφωση της ταχύτητας: 0-15m/min
10. Διαμόρφωση της μηχανής: 7.5KW
11. Διαμόρφωση της δομής: Καθοδήγηση της στήλης
12. Μετάδοση: Κίνηση κιβωτίων ταχυτήτων
13. Με το χέρι ρυθμίστε τα διαστήματα και οι κύλινδροι μπορούν να παραγάγουν το φύλλο του διαφορετικού πάχους σε μια σειρά.
4). PU μηχανή αφρού εγχύσεων
1. PU μηχανή αφρού: Με δύο την ομάδα «ISO/ΠΟΛΥ»
2. Χαμηλής πιέσεως αφρίζοντας μηχανή
5). Ισιώστε τη συσκευή
1. Για να ισιώσει το σχεδιάγραμμα
6). Πνευματική Punching μηχανή
1. Υλικό του κόπτη: Cr12Mov, αποσβημένο HRC58-62
2. Συνεχές punching
7). Σερβο κοπή πετώ-πριονιών
1. Σερβο κοπή πετώ-πριονιών καταδίωξης
2. Τέμνουσα δύναμη: 2.2KW
3. Σερβο δύναμη: 1.5KW
8). Σύστημα ελέγχου PLC
1. Υιοθετεί την τεχνολογία ελέγχου PLC, η συχνότητα ρυθμίζει την τεχνολογία ταχύτητας, πραγματοποιεί την αυτόματη παραγωγή.
2. Παρέχετε την καλή οθόνη ατόμων και μηχανών, η οποία μπορεί να θέσει τις batch, το μήκος πιάτων, και την ποσότητα.
3. Τύπος λειτουργίας: Σχετικά με την οθόνη + το κουμπί
4. Χρησιμοποίηση του κωδικοποιητή για να υπολογίσει τον αριθμό και μέτρηση του μήκους
5. Ηλεκτρικός έλεγχος: Σύστημα ελέγχου συχνότητας PLC με την οθόνη αφής
6. PLC: Εμπορικό σήμα της PANASONIC
7. Κωδικοποιητής: Εμπορικό σήμα OMRON
8. Μέγεθος του πίνακα ελέγχου PLC: 700mm (λ) Χ (η) Χ 1000mm 300mm (ψ)
9). Run-out πίνακας
1. Χρησιμοποιείται για να υποστηρίξει τις τελειωμένες επιτροπές
2. Ο πίνακας που παρέχουμε είναι 2 κομμάτια με το μήκος 2000mm, μπορεί να υποστηρίξει τις επιτροπές με 10000mm στον κανονικό όρο
3. Το πλαίσιο του υποστηρικτή ενώνεται στενά από τον τετραγωνικός-χάλυβα
4. Απλός επιτραπέζιος τύπος μη-δύναμης
Κύρια συστατικά
Decoiler/Uncoiler | 1 μονάδα |
Σίτιση του οδηγού | 1 μονάδα |
Κύριος ρόλος που διαμορφώνει τη μηχανή | 1 μονάδα |
Συσκευή θέρμανσης | 1 μονάδα |
PU αφρίζοντας μηχανή εγχύσεων | 1 μονάδα |
Πνευματικό ακολουθώντας Punching | 1 μονάδα |
Σερβο κοπή πετώ-πριονιών | 1 μονάδα |
Ηλεκτρικός πίνακας ελέγχου PLC | 1 μονάδα |
Το τρέξιμο υποστηρίζει έξω τον πίνακα | 1 μονάδα |
PU Slat παραθυρόφυλλων κυλίνδρων αφρού σχεδιαγράμματα
Ροή εργασίας PU του παραθυρόφυλλου κυλίνδρων αφρού
Χειρωνακτικό Decoiler - Ταΐζοντας οδηγός - Διαμόρφωση ρόλων - PU μηχανή εγχύσεων αφρού - Ισιώστε τη συσκευή --
- Πνευματικό Punching - Σερβο κοπή πετώ-πριονιών - Το τρέξιμο παρουσιάζει έξω

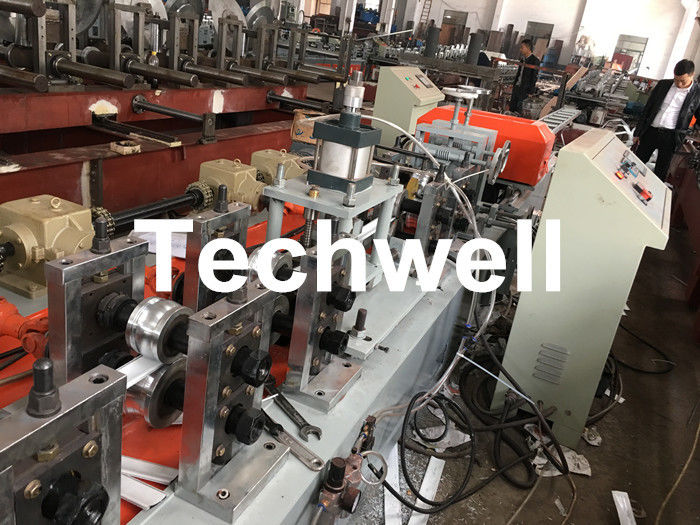

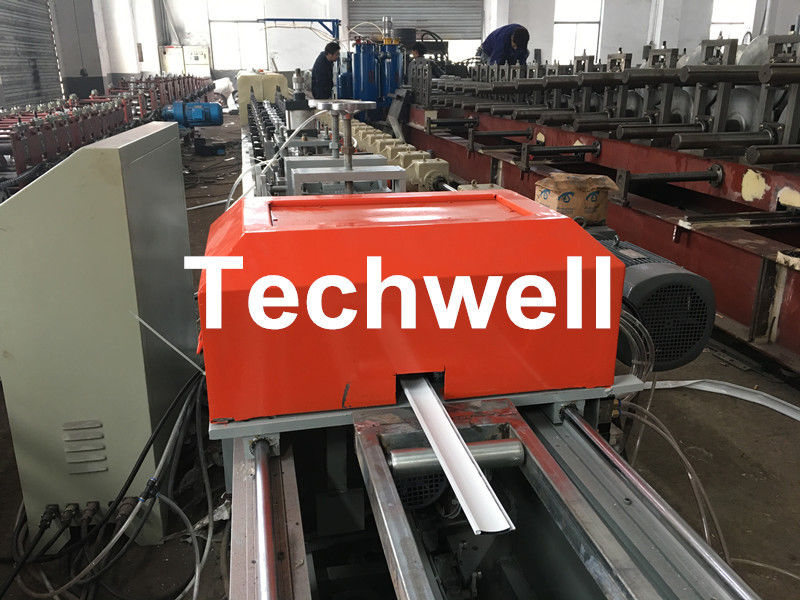

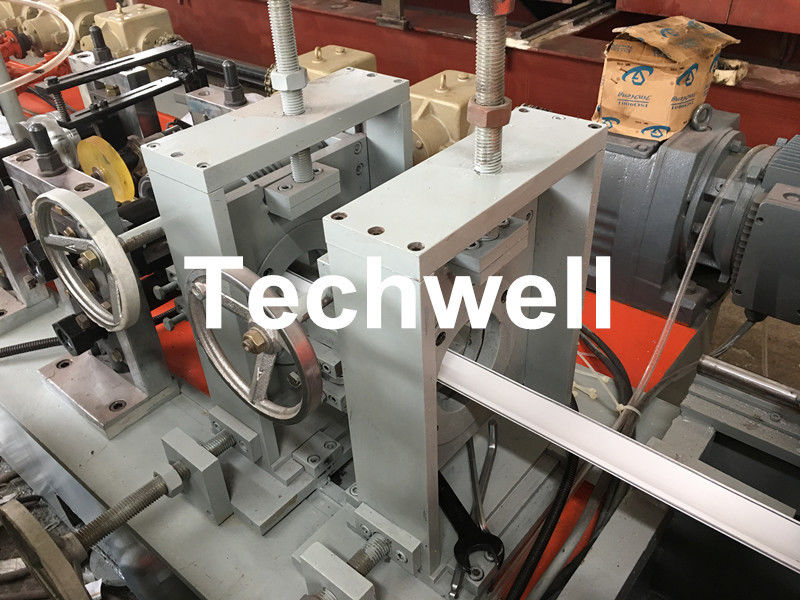

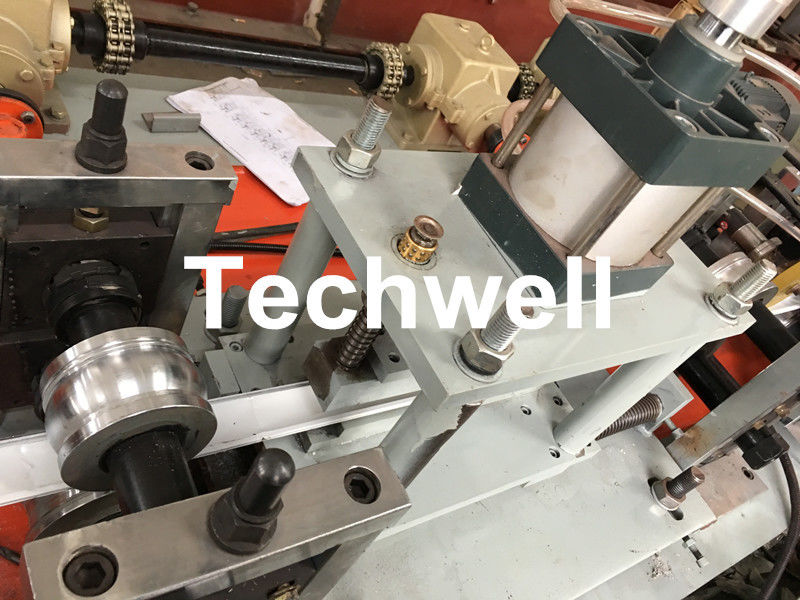

Περισσότερες εικόνες μηχανών
