Αυτόματο σχεδιάγραμμα δίσκων καλωδίων μεγέθους μεταβαλλόμενο που κατασκευάζει τη μηχανή/τη μηχανή κατασκευής δίσκων καλωδίων

Κίνα Αυτόματο σχεδιάγραμμα δίσκων καλωδίων μεγέθους μεταβαλλόμενο που κατασκευάζει τη μηχανή/τη μηχανή κατασκευής δίσκων καλωδίων προμηθευτής
Αυτόματο σχεδιάγραμμα δίσκων καλωδίων μεγέθους μεταβαλλόμενο που κατασκευάζει τη μηχανή/τη μηχανή κατασκευής δίσκων καλωδίων προμηθευτής Αυτόματο σχεδιάγραμμα δίσκων καλωδίων μεγέθους μεταβαλλόμενο που κατασκευάζει τη μηχανή/τη μηχανή κατασκευής δίσκων καλωδίων προμηθευτής Αυτόματο σχεδιάγραμμα δίσκων καλωδίων μεγέθους μεταβαλλόμενο που κατασκευάζει τη μηχανή/τη μηχανή κατασκευής δίσκων καλωδίων προμηθευτής Αυτόματο σχεδιάγραμμα δίσκων καλωδίων μεγέθους μεταβαλλόμενο που κατασκευάζει τη μηχανή/τη μηχανή κατασκευής δίσκων καλωδίων προμηθευτής

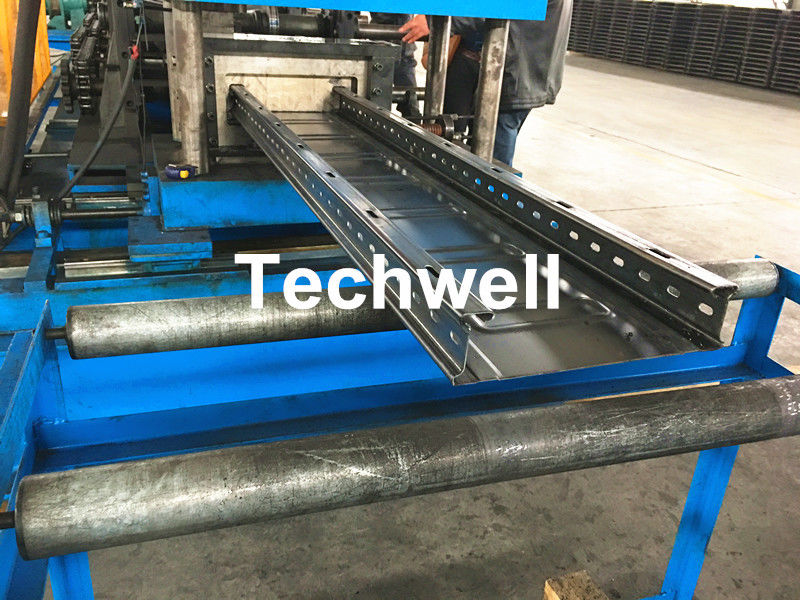

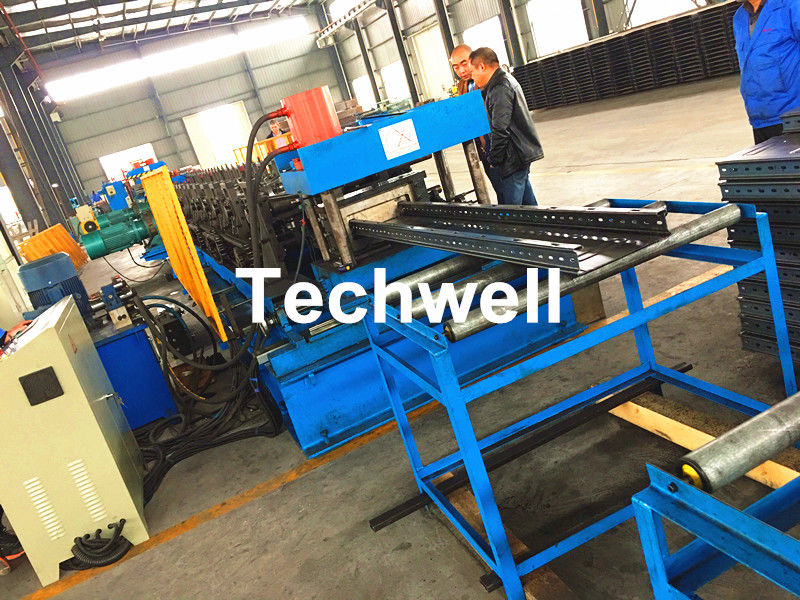

Μεγάλες Εικόνας :  Αυτόματο σχεδιάγραμμα δίσκων καλωδίων μεγέθους μεταβαλλόμενο που κατασκευάζει τη μηχανή/τη μηχανή κατασκευής δίσκων καλωδίων

Λεπτομέρειες:

Τόπος καταγωγής: Κίνα
Μάρκα: TECHWELL
Πιστοποίηση: CE, ISO
Αριθμό μοντέλου: CT-300-600X90

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min: 1 ομάδα
Συσκευασία λεπτομέρειες: γυμνή συσκευασία
Χρόνος παράδοσης: 60-80 εργάσιμες ημέρες
Contact Now
Λεπτομερής Περιγραφή Προϊόντος
Υλικό πάχος: 1.52.5mm Πρότυπο σχεδιαγράμματος: Δίσκος καλωδίων CT200-600
Διαμόρφωση του σταθμού: 18 Κύρια δύναμη: 15KW
Υδραυλική δύναμη: 15KW PLC: Εμπορικό σήμα Siemens

Αυτόματο σχεδιάγραμμα δίσκων καλωδίων μεγέθους μεταβαλλόμενο που κατασκευάζει τη μηχανή/τη μηχανή κατασκευής δίσκων καλωδίων



   Α). Σχέδιο σχεδιαγράμματος δίσκων καλωδίων & τελειωμένα φύλλα δειγμάτων



Αυτόματο σχεδιάγραμμα δίσκων καλωδίων μεγέθους μεταβαλλόμενο που κατασκευάζει τη μηχανή/τη μηχανή κατασκευής δίσκων καλωδίων

Αυτόματο σχεδιάγραμμα δίσκων καλωδίων μεγέθους μεταβαλλόμενο που κατασκευάζει τη μηχανή/τη μηχανή κατασκευής δίσκων καλωδίων



   Β). Κύριες προδιαγραφές

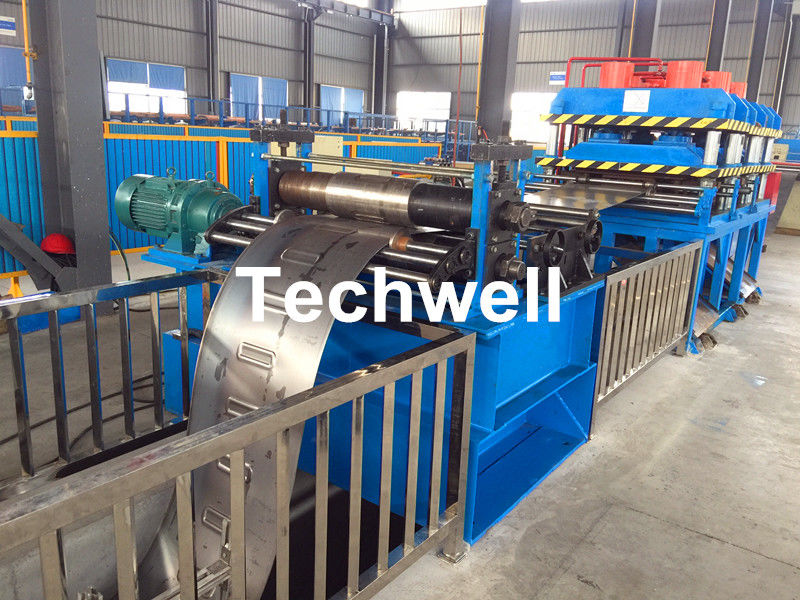

   1).  7 τόνος υδραυλικό Uncoiler

  1. Πλαίσιο μηχανών: δομή συγκόλλησης με το πυροβοληθε'ν lastingtreatment

  2. Περιγραφή: Βάλτε τη σπείρα mandrel, ο υδραυλικός κύλινδρος θα σφίγξει τη σπείρα.

  3. Αρχίστε τη μηχανή, η μηχανή θα οδηγήσει mandrel καταρχάς, κατόπιν το φύλλο χάλυβα θα απελευθερωθεί στην ισοπέδωση

  4. Ηλεκτρική σπείρα απελευθέρωσης, υδραυλικό να επεκταθεί, ένταση

  5. Ικανότητα βάρους: 7 τόνος

  6. I.D: 508mm

  7. Δύναμη μηχανών: 5,5KW

  8. Δύναμη υδραυλικών συστημάτων: 4KW

Αυτόματο σχεδιάγραμμα δίσκων καλωδίων μεγέθους μεταβαλλόμενο που κατασκευάζει τη μηχανή/τη μηχανή κατασκευής δίσκων καλωδίων



  2). 7 ισοπεδώνοντας μηχανή κυλίνδρων

  1. 2 σίτιση τσιμπήματος κυλίνδρων, ισοπέδωση 7 κυλίνδρων
  2. ισοπεδώνοντας διάμετρος κυλίνδρων: περίπου Φ 90χιλ.
  3. Ισοπεδώνοντας υλικό κυλίνδρων: αρίστης ποιότητας 40Cr
  4. Θερμική επεξεργασία της ισοπέδωσης του κυλίνδρου: η γεια-συχνότητα επιφάνειας αποσβήνει την επεξεργασία
  5. Ισοπεδώνοντας δύναμη μηχανών: 4KW

Αυτόματο σχεδιάγραμμα δίσκων καλωδίων μεγέθους μεταβαλλόμενο που κατασκευάζει τη μηχανή/τη μηχανή κατασκευής δίσκων καλωδίων



  3). Σερβο μηχανή σίτισης

  1.   Δύναμη σερβο μηχανών: 3KW
  2.   Εμπορικό σήμα σερβο μηχανών: YASKAWA (ΙΑΠΩΝΙΑ)
  3.   Για να εξαναγκάσετε ακριβώς τροφοδοτήστε το φύλλο punching τη μηχανή σύμφωνα με το καθορισμένο πρόγραμμα

Αυτόματο σχεδιάγραμμα δίσκων καλωδίων μεγέθους μεταβαλλόμενο που κατασκευάζει τη μηχανή/τη μηχανή κατασκευής δίσκων καλωδίων



  4). Υδραυλική προ-τρυπώντας με διατρητική μηχανή μηχανή

  1. Punching κύβος: Cr12 Mov, διαδικασία απόσβεσης
  2. Punching μέγεθος κύβων: σύμφωνα με το σχέδιο
  3. Punching δύναμη: 15KW
  4. Punching που ελέγχεται από το PLC

Αυτόματο σχεδιάγραμμα δίσκων καλωδίων μεγέθους μεταβαλλόμενο που κατασκευάζει τη μηχανή/τη μηχανή κατασκευής δίσκων καλωδίων

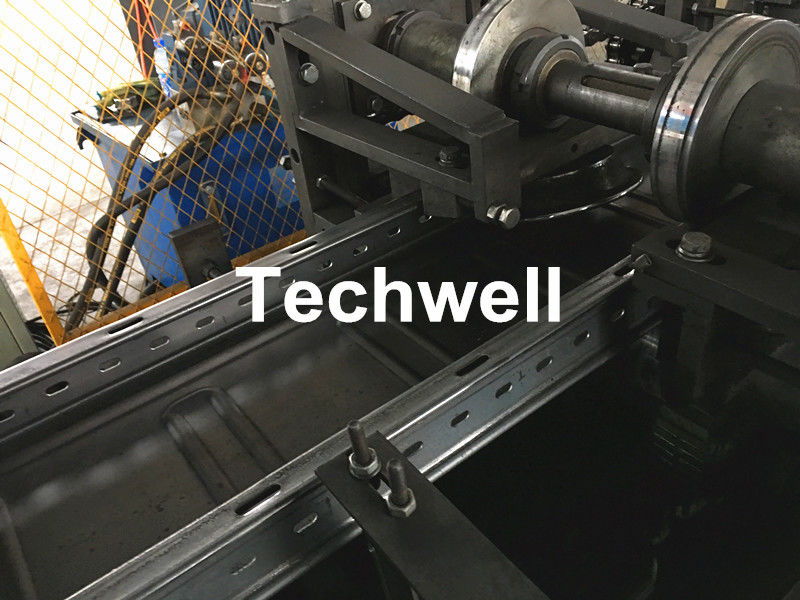

  5). Κύριος ρόλος δίσκων καλωδίων που διαμορφώνει τη μηχανή

  1. Διαμόρφωση του υλικού πάχους: 1.52.5mm
  2. Διαμόρφωση του υλικού τύπου: ΓΠ ή χάλυβας άνθρακα
  3. Πλαίσιο μηχανών: αρίστης ποιότητας χάλυβας που ενώνονται στενά και μετριάζοντας επεξεργασία
  4. Υλικό άξονων: 40Cr αρίστης ποιότητας μετριάζοντας επεξεργασία χάλυβα (HB220-260)
  5. Διάμετρος άξονων: Φ 65mm
  6. Συμπεριφορά: Ρουλεμάν HRB (τοπ κινεζικό εμπορικό σήμα)
  7. Υλικό κυλίνδρων: αρίστης ποιότητας χάλυβας GCr15, και επιφάνεια κυλίνδρων με το σκληρό χρώμιο ≥ 0.05mm
  8. Διαμόρφωση του σταθμού: σταθμοί ≈ 18
  9. Διαμόρφωση της ταχύτητας: 0-15m/min αποκλείοντας punching/κοπής το χρόνο
  10. Διαμόρφωση της μηχανής: ≈15KW
  11. Διευθετήσιμη μηχανή ≈1.5KW πλάτους
  12. Ρύθμιση μεγέθους: ρύθμιση ηλεκτρικής δύναμης
  13. Τύπος κίνησης: Drive αλυσίδων

Αυτόματο σχεδιάγραμμα δίσκων καλωδίων μεγέθους μεταβαλλόμενο που κατασκευάζει τη μηχανή/τη μηχανή κατασκευής δίσκων καλωδίων



  6). Υδραυλικός τέμνων & υδραυλικός σταθμός

  1. Τέμνων τύπος: Υδραυλική μετα-κοπή μετά από το ρόλο που διαμορφώνει,
  2. Κατά την κοπή, στάση μηχανών
  3. Τέμνον υλικό λεπίδων: Cr12Mov, αποσβήστε την επεξεργασία, HRC58-62
  4. Υδραυλική δύναμη σταθμών: 15KW

Αυτόματο σχεδιάγραμμα δίσκων καλωδίων μεγέθους μεταβαλλόμενο που κατασκευάζει τη μηχανή/τη μηχανή κατασκευής δίσκων καλωδίων



  7). Σύστημα ελέγχου PLC

  1. Η ολόκληρη γραμμή ελέγχεται από το εισαγόμενο PLC, ανθρώπου-μηχανής διεπαφή οθόνης αφής LCD. Οι άνθρωποι αλληλεπιδρούν με το PLC. Χειριστής με τον καθορισμό του προγράμματος για να τρέξει αυτόματα (προγραμματίσημος έλεγχος) στη διαδικασία οργάνων ελέγχου και ελέγχου, για να επιτευχθεί ο χειριστής για να ελέγξουν τη γραμμή παραγωγής και να τροποποιηθούν οι παράμετροι ελέγχου, και ο σε πραγματικό χρόνο έλεγχος της θέσης εξοπλισμού, των λειτουργουσών παραμέτρων και της ένδειξης ελαττωμάτων. Ψηφιακή ρύθμιση μήκους κομματιού εργασίας, μήκος κομματιού εργασίας διευθετήσιμο. Σε πραγματικό χρόνο έλεγχος της λειτουργουσών θέσης εξοπλισμού και της ένδειξης ελαττωμάτων.
  2. Λειτουργία: χειρωνακτικός/αυτόματος. Είναι κατάλληλο στη συντήρηση με το χειρωνακτικό πρότυπο και υπάρχει κατώτατο σημείο στάσεων έκτακτης ανάγκης σε την.

Αυτόματο σχεδιάγραμμα δίσκων καλωδίων μεγέθους μεταβαλλόμενο που κατασκευάζει τη μηχανή/τη μηχανή κατασκευής δίσκων καλωδίων



  8). Run-out πίνακας

  1. Μορφή: Δομή συγκόλλησης χάλυβα, ράφι εξόδων κανένας-δύναμης
  2. Ποσότητα: 1 κομμάτια

Αυτόματο σχεδιάγραμμα δίσκων καλωδίων μεγέθους μεταβαλλόμενο που κατασκευάζει τη μηχανή/τη μηχανή κατασκευής δίσκων καλωδίων



   Γ). Κύρια συστατικά



 Συστατικά του ρόλου δίσκων καλωδίων που διαμορφώνει τη μηχανή                      Ποσότητα
 7 τόνος υδραυλικό Uncoiler                        1 μονάδα
 7 ισοπέδωση κυλίνδρων                        1 μονάδα
 Σερβο σίτιση                        1 μονάδα
 Υδραυλικό Punching                        1 μονάδα
 Κύριος ρόλος που διαμορφώνει τη μηχανή                        1 μονάδα
 Υδραυλική κοπή                        1 μονάδα
 Ηλεκτρικός πίνακας ελέγχου PLC                        1 μονάδα
 Υδραυλικοί σταθμοί                        1 μονάδα
 Το τρέξιμο παρουσιάζει έξω                        1 μονάδα
